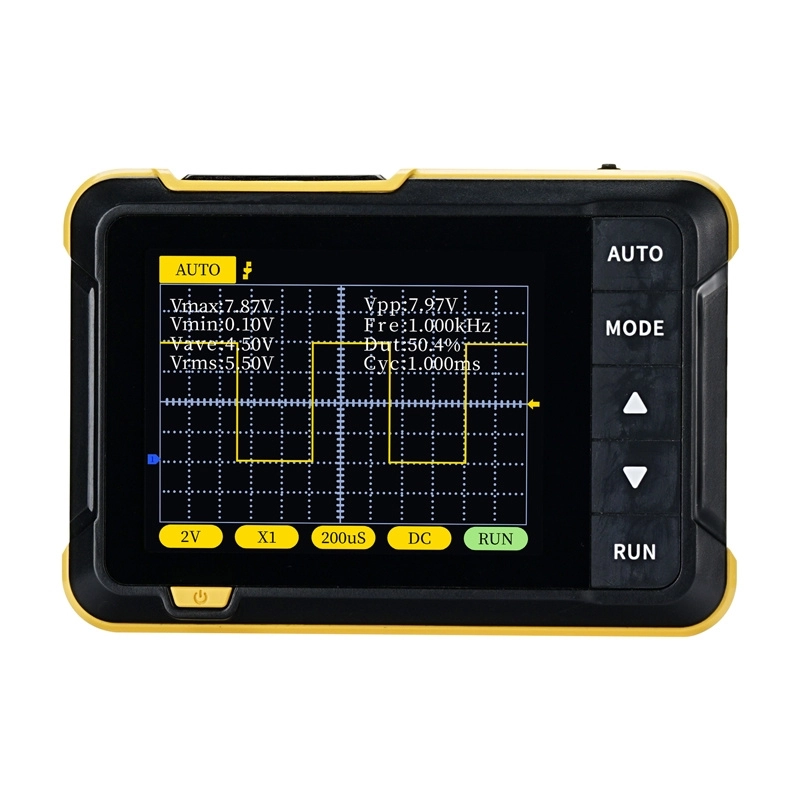

Das tragbare Mini-Oszilloskop FNIRSI DSO152 ist ein kompaktes Messgerät zur schnellen Diagnose elektronischer Schaltungen in der Werkstatt, im Außeneinsatz und im Unterricht. Es bietet eine Abtastrate von 2,5 MS/s, eine Bandbreite von 200 kHz, ein farbiges 2,8-Zoll-Display, eine automatische Einstellung und einen integrierten Rechtecksignalgenerator mit 1 kHz.
Präzise Signalmessung
Die Abtastfrequenz von 2,5 MS/s und die Bandbreite von 200 kHz ermöglichen die Analyse von Spannungsverläufen bei Wartungs- und Ausbildungsmessungen. Die automatische Einstellung beschleunigt die Vorbereitung des Geräts auf den Einsatz.
Integrierter 1-kHz-Generator
Die integrierte Quelle für ein Rechtecksignal mit einer Frequenz von 1 kHz und einem Tastverhältnis von 50 % erleichtert die Funktionsprüfung und Kalibrierung der Messsonde ohne zusätzliche Ausrüstung.
Kompakte Ausführung für den Außeneinsatz

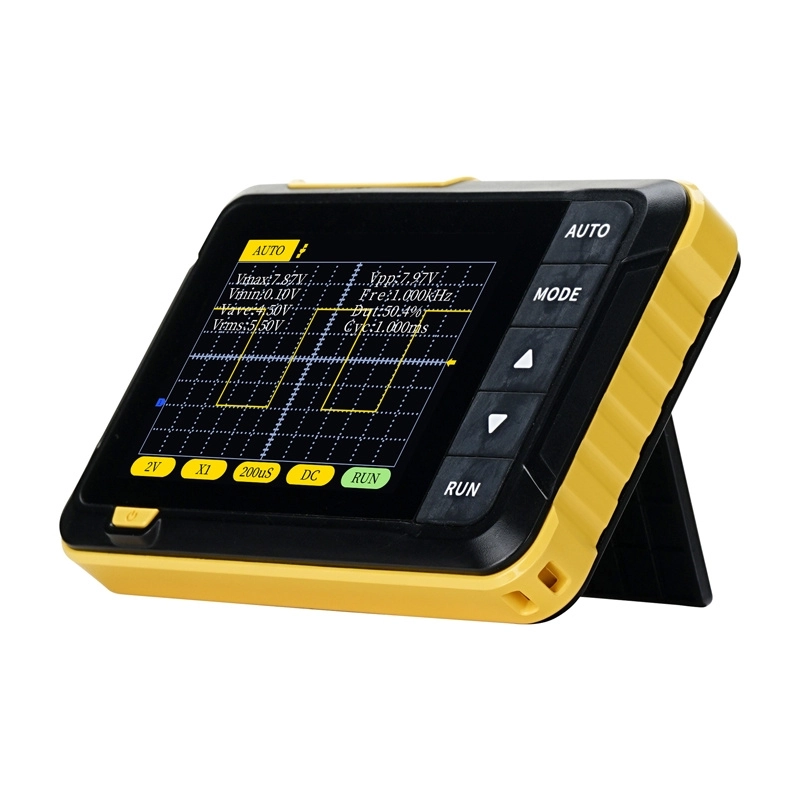

Das leichte Design mit einem Gewicht von 100 g, der integrierte 1.000-mAh-Akku, der ausklappbare Ständer und das Aufladen über USB-C machen das Oszilloskop zu einem praktischen Werkzeug für den mobilen Einsatz.
Das FNIRSI DSO152 ist ein digitales Taschenoszilloskop für die Wartung von Haushaltsgeräten, die Fahrzeugdiagnose, Heimwerkerprojekte und das Studium der Elektronik. Dank seiner Abmessungen von 99 × 68,3 × 19,5 mm und seines geringen Gewichts von nur 100 g lässt es sich einfach transportieren und auch an schwer zugänglichen Stellen einsetzen.
Das Gerät bietet eine echte Abtastfrequenz von 2,5 MS/s und eine Bandbreite von 200 kHz zur übersichtlichen Darstellung von Spannungsverläufen. Die automatische Einstellung ermöglicht einen schnellen Messbeginn ohne langwierige manuelle Konfiguration. Die integrierte Quelle für ein 1-kHz-Rechtecksignal erleichtert die Prüfung und Kalibrierung der Messsonde.
Praktische Funktionen für den täglichen Einsatz:
- 2,8-Zoll-Farbdisplay mit einer Auflösung von 320 × 240 px
- Trigger-Modi: automatisch, normal und Einzeltrigger
- AC/DC-Kopplung und vertikale Empfindlichkeit von 10 mV/div bis 20 V/div
- Integrierte ausklappbare Stütze für eine komfortable Verwendung auf dem Tisch
- USB-C-Anschluss zum Aufladen und Aktualisieren der Software
- Im Lieferumfang enthalten: Sonde mit Krokodilklemmen, Ladekabel und Bedienungsanleitung
Spezifikationen
- Hersteller
- FNIRSI
- Modell
- DSO152
- Typ
- Tragbares digitales Mini-Oszilloskop
- Abtastfrequenz
- 2,5 MS/s
- Bandbreite
- 200 kHz
- Vertikale Empfindlichkeit
- 10 mV/div bis 20 V/div, Schritte 1-2-5
- Spannungsbereich
- X1: ±400 V (Vpp 800 V); X10: ±40 V (Vpp 800 V)
- Trigger-Methode
- Automatisch, normal, Einzeltrigger
- Kopplungsart
- AC/DC
- Display
- 2,8 Zoll, 320 × 240 px
- Aufladen über USB
- 5 V / 1 A
- Kapazität des Lithium-Akkus
- 1.000 mAh
- Integriertes Testsignal
- 1 kHz
- Tastverhältnis des Testsignals
- 50 %
- Abmessungen
- 99 × 68,3 × 19,5 mm
- Gewicht
- 100 g
- Lieferumfang
- Oszilloskop FNIRSI DSO152, Sonde mit Krokodilklemmen, Ladekabel, Bedienungsanleitung
